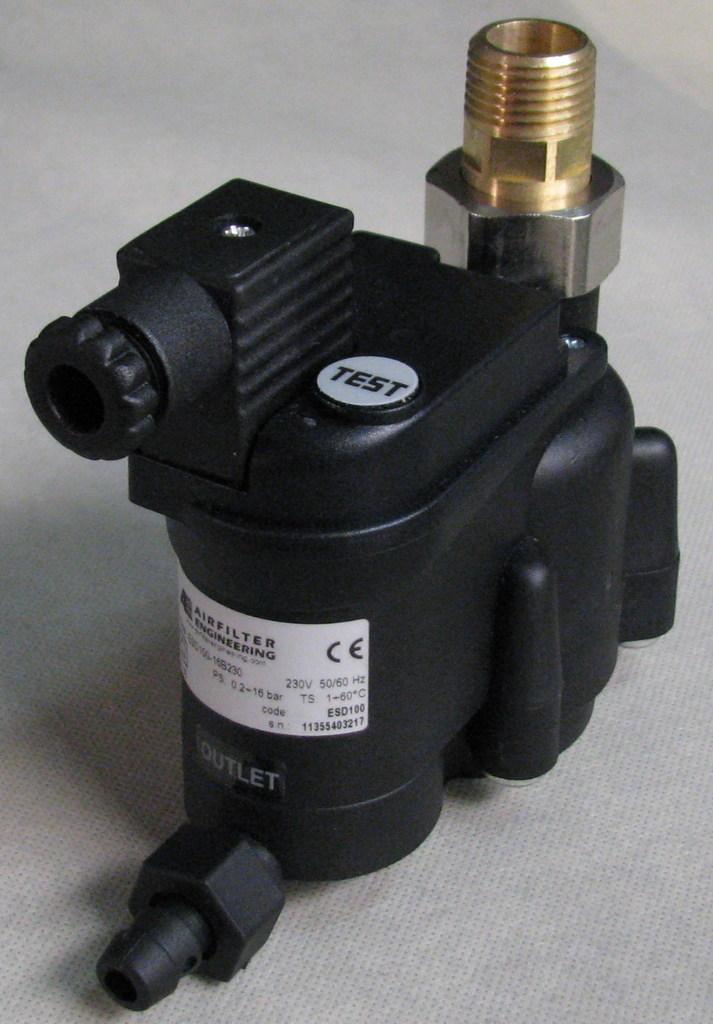

AFE品牌ESD100液位排水器,零耗气排水器

电子感应ESD自动排水阀的功能是安全和低费用的去除压缩空气系统的冷凝液态水。
节能型无气损电子感应ESD自动排水阀液位控制，确保无损耗压缩气体的冷凝水排放。

气控膜片阀排放技术：
无气损耗电子感应排水阀 （气控膜片式电磁阀排放）拥有大的口径， 以确保容易排出污染物，不易堵塞；从而确保膜片阀无故障操作。同时，在压缩空气储气罐和管道上安装无损耗气电子感应排水器，将压缩空气管道系统中储气罐，气液分离器，冷冻干燥机，过滤器的冷凝液态水及时排放，能防止冷凝水进入车间生产设备和气动元件，造成危害， 不然会需要更昂贵的设备维修费用。

故障报警功能
ESD333型冷凝液排放不及时的情况下有报警信号输出，设备人员发现及时，避免异常情况。

特点和优势：
节能无气损耗的冷凝水排放
拥有杂质隔栅处理以保护膜片阀 ，可避免影响阀门动作；
拥有大的口径和冷凝液先导控制；
无电压报警触点；

节能型无气损电子感应ESD自动排水阀工作原理：压缩空气中的 冷凝液从进气进水口流入到阀体收集容器中，并在此聚集 ( 中间有 杂质隔栅)。此时电磁先导阀处于断电状态，上部先导控制气路畅通，从而使系统压强作用在隔膜阀的上方。由于隔膜阀上方与压缩空气的接触面积大于下方，所以上方的较大压力将隔膜阀关闭，并保证隔膜阀与阀座之间绝对密封。

随着阀体收集容器中冷凝液态水的逐渐增多，当液面升到最高点（ N 2 ）时，电容传感器发出信号，电磁先导阀关闭先导控制气路，同时使隔膜阀上方卸压（与大气相通），而隔膜阀下方压强仍为系统压强，因此下方压力大于上方压力，膜阀片被冷凝液从下方顶离阀座，容器内的压力将冷凝液由阀体出口向外排出。这时，ESD无气损电子感应自动排水阀的控制系统计算出液位下降到最低点（ N 1 ）速率，并根据这一速率精确确定隔膜阀开启的时间，在压缩空气泄露之前，开启电磁先导阀，系统压强重新作用于隔膜阀上方，将隔膜阀及时关闭严密。

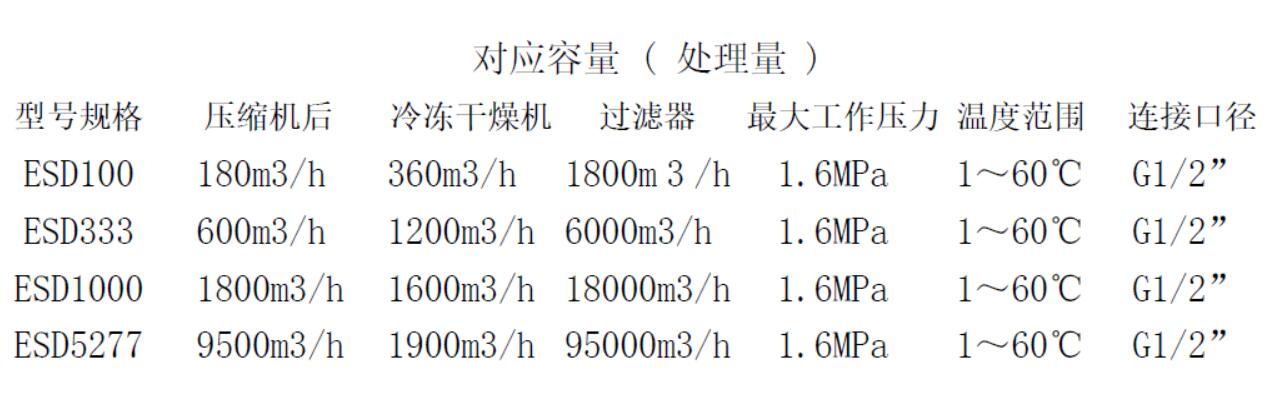

型号分为：ESD100  EDS333  ESD1000  ESD5277
